Diese Schaltung lässt Leuchtdioden langsam aufleuchten, dann blitzen die LED hell auf um danach wieder langsam zu verlöschen.
Nach einer kurzen Dunkelphase beginnt der Vorgang erneut.
Dieser interessante Lichteffekt kann vielseitig genutzt werden. Im Modellbau z.B. als Anti-Collision-Light für Flugmodelle, zur Simulation des Blinkens eines Leuchtturmes oder einer Leuchtboje und so weiter.
Es können über 2 Lötbrücken 4 Geschwindigkeiten ausgewählt werden.
Durch den Einsatz eines Mikrocontrollers ist die Schaltung äusserst kompakt und findet auch bei beengten Verhältnissen Platz.

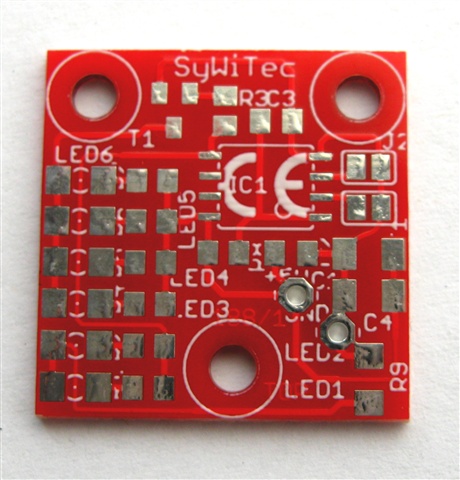

Es können auf der Platine maximal 6 LED bestückt werden, Anzahl und Farbe der LED können bei Bestellung ausgewählt werden.
Dieser Bausatz enthält SMD-Bauteile und ist daher für Lötanfänger nicht unbedingt geeignet. Als fertig aufgebautes Modul ist diese Schaltung ebenfalls erhältlich, dies kann bei Bestellung ausgewählt werden.
Ist eine nicht ganz so kleine Bauform gewünscht, so ist unter der Bestellnummer SK178 auch eine Version des Bausatzes verfügbar, die ohne SMD-Bauteile auskommt und daher auch für Lötanfänger sehr gut geeignet ist.

Platinengröße: 23 * 23 mm²
Betriebsspannung: 2 - 5 V DC für LED in orange und rot.
Betriebsspannung: 2,5 - 5 V DC für LED in grün, orange und rot.
Betriebsspannung: 3 - 5 V DC für LED in weiss, grün, orange und rot.
Betriebsspannung: 4 - 5 V DC für LED in blau, weiss, grün, orange und rot.
